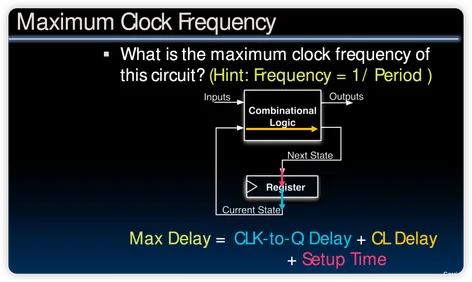

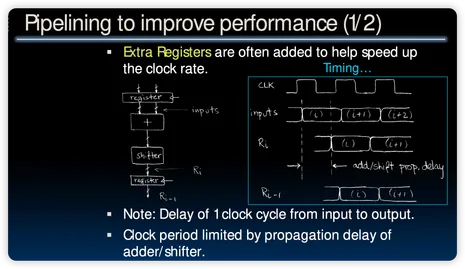

Pipelining for Performance

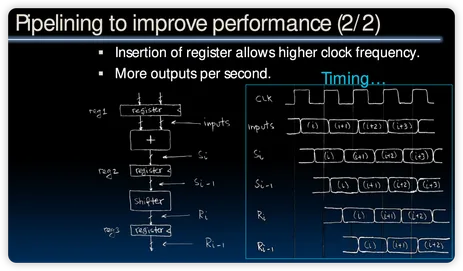

对比上一页，左侧的电路图发生了一个极其关键的变化：在加法器 (+) 和移位器 (Shifter) 之间，被强行插入了一个新的寄存器 reg2。
- 原来的状态： 数据必须在 1 个时钟周期内，一口气跑完“加法器 + 移位器”全程，导致时钟节拍必须打得很慢。
- 现在的状态： 这条漫长的路被
reg2拦腰截断，分成了两个独立的流水线阶段 (Stages)： - Stage 1： 从
reg1到reg2（只包含加法器）。 - Stage 2： 从
reg2到reg3（只包含移位器）。
核心优势一：时钟频率飙升 (Higher clock frequency)
看右侧时序图 (Timing) 的第一行 CLK。你会发现，现在的时钟波形比上一页密集得多（周期变短了，频率变高了）。
- 为什么能变快？ 因为现在时钟周期不再受制于“加法+移位”的总延迟。它现在只需要等待两个阶段中较慢的那一个算完即可（比如假设加法器比移位器慢，那么时钟周期只要略大于加法器的延迟就行了）。
- 这就好比原本要求工人一天内造完一整辆车；现在把流水线拆分，A 工人只负责造底盘，B 工人只负责装外壳，交接节奏（时钟频率）自然可以大幅加快。
核心优势二：吞吐量大爆发 (More outputs per second)*
这是流水线技术真正的威力所在，也是右侧时序图最想展示的并发 (Concurrency) 过程：
让我们追踪一下数据 (i) 和紧随其后的数据 (i+1) 的轨迹：
- 第 1 个时钟周期： 数据
(i)进入加法器进行计算，算完的结果Si停在reg2门口等待。 - 第 2 个时钟周期（高光时刻！）： * 数据
(i)的加法结果被reg2抓取，进入移位器继续处理。 - 与此同时，加法器并没有闲着！新的数据
(i+1)进入了加法器开始计算。 - 结果： 此时此刻，加法器和移位器在同时工作，分别处理两条不同的数据。
在此之后，每一个时钟周期（虽然周期变短了），
reg3都会稳定地吐出一个最终结果（Ri,Ri+1,Ri+2…）。整体产出数据的速度（吞吐量）几乎翻倍！

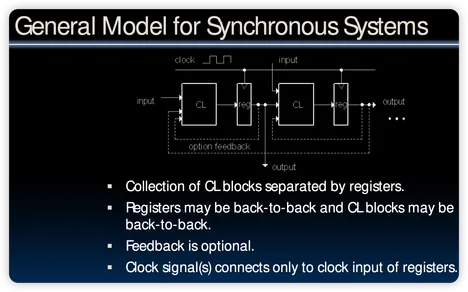

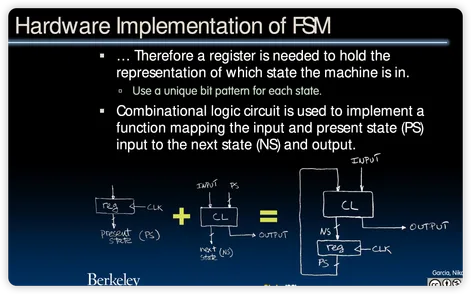

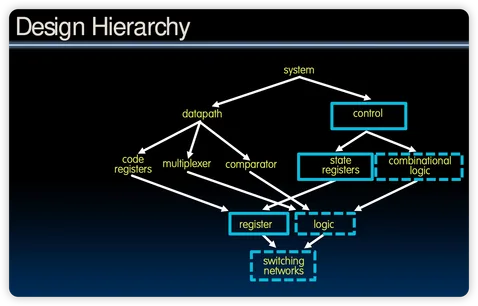

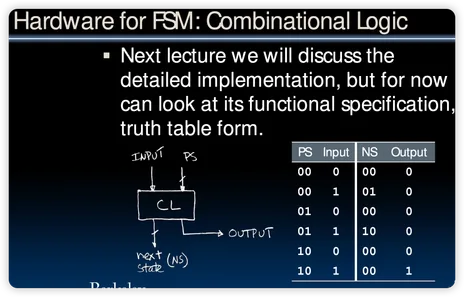

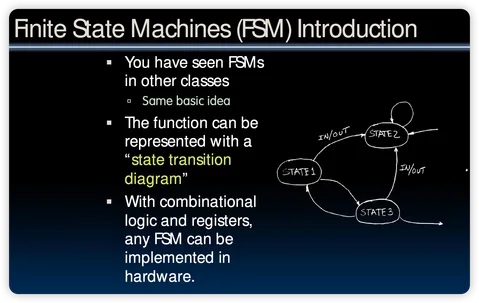

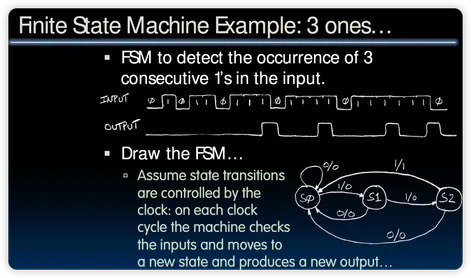

Finite State Machines
Combinational Logic
Single-Cycle CPU

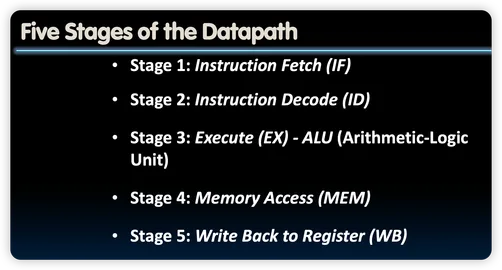

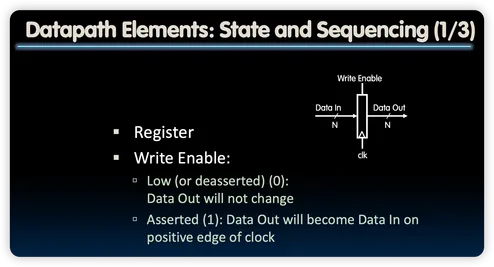

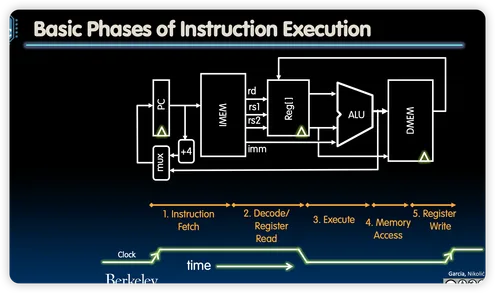

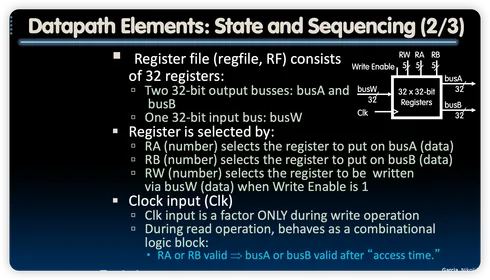

这个register file读写方式是，当write enable=1时才能写，在RW输入寄存器编号，busW中输入存储的数值。RA、RB中输入读取的寄存器编号，busA和busB输出RA、RB中的数值 并且可以发现，可以同时写1个，读2个

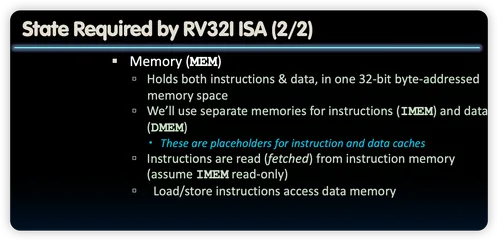

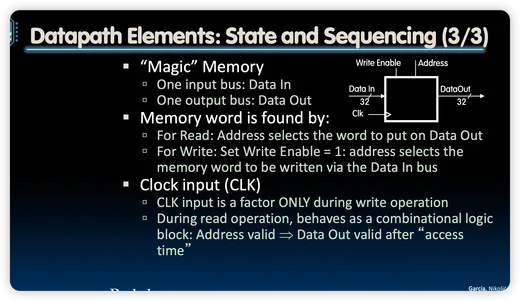

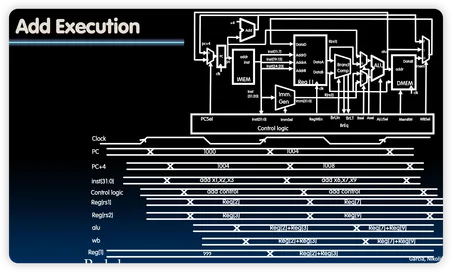

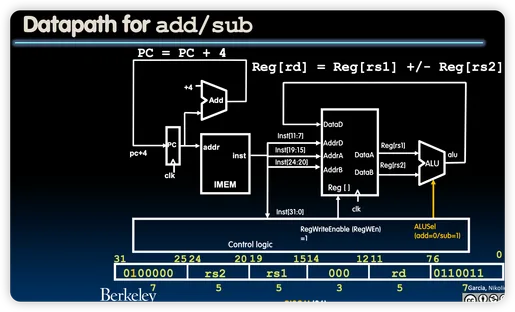

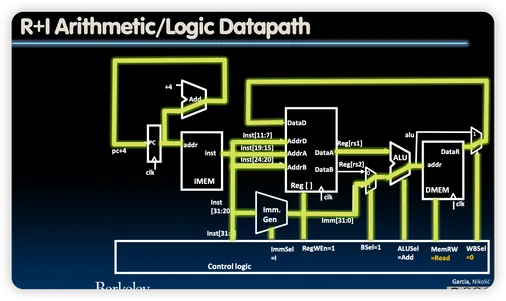

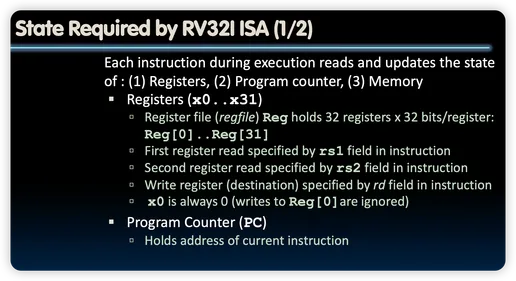

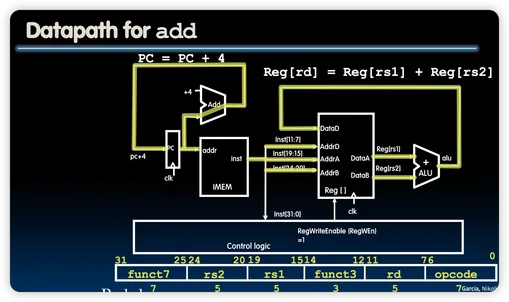

R-Type Add Datapath

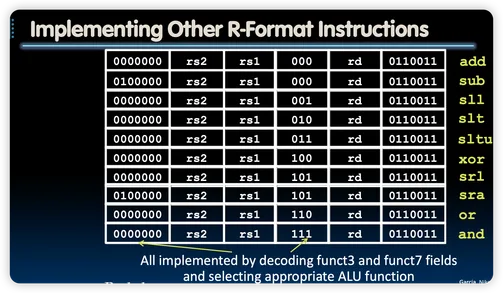

sub

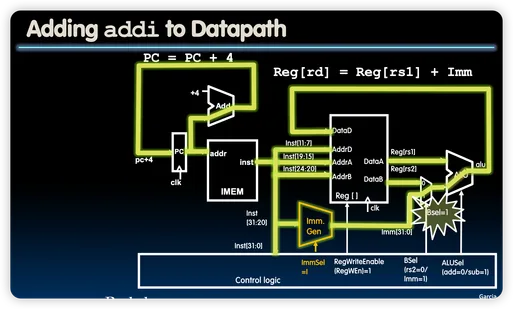

Datapath With Immediates

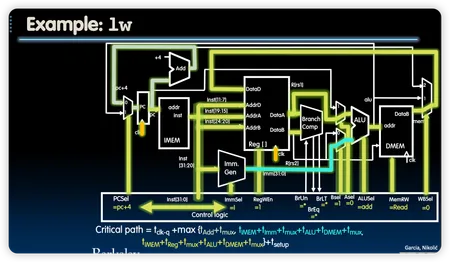

Supporting Loads
- ALU 算出的物理地址直接顺着导线连到了 DMEM (数据内存) 的
addr端口。 - 控制大脑发出
MemRW = Read（读使能信号）。 - DMEM 收到地址和读命令后，从它浩瀚的存储阵列中找到对应的数据，并把它吐到
DataR线上。

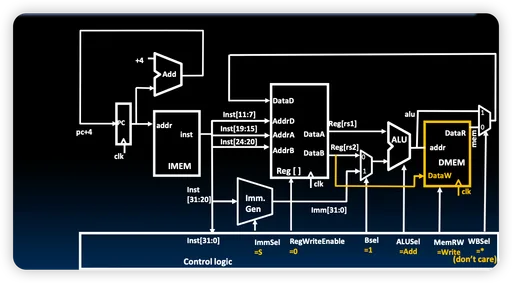

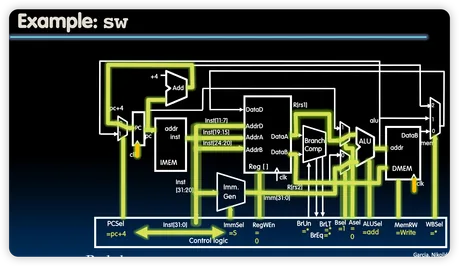

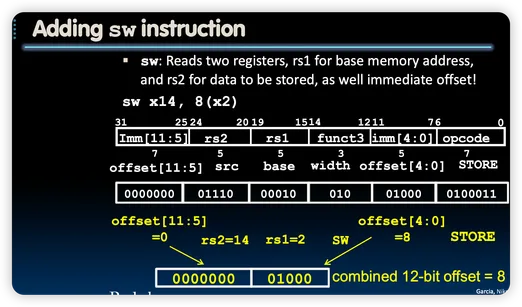

store

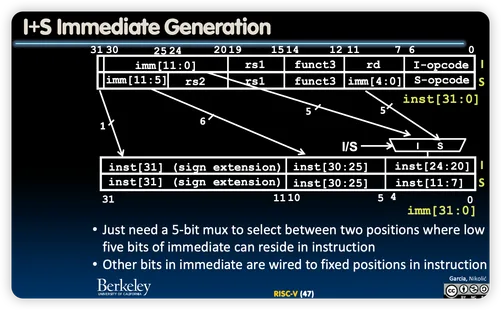

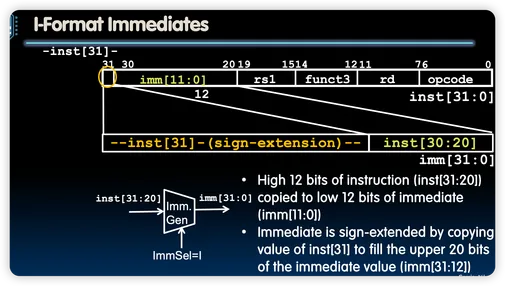

上图为立即数生成器设计

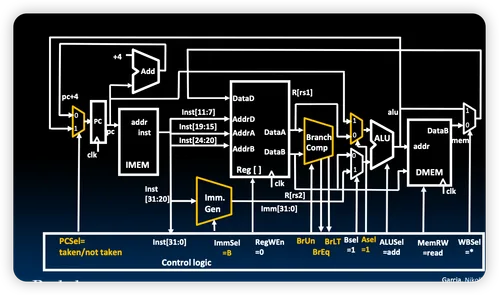

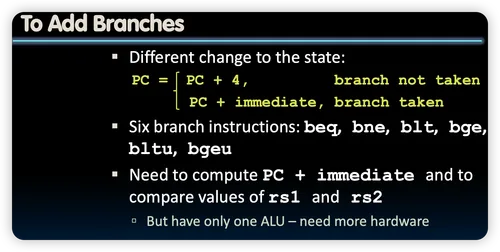

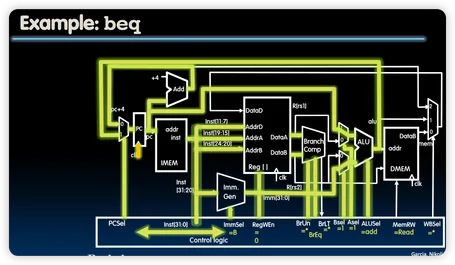

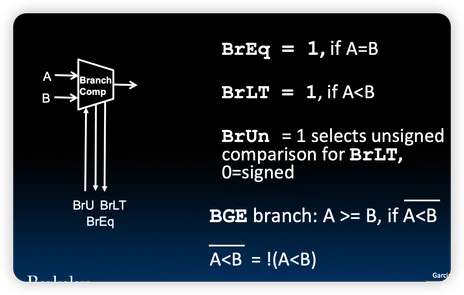

Branches
不同之处是PC不一定➕4，可能是加一个offset（立即数）

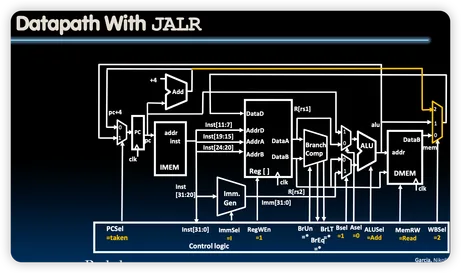

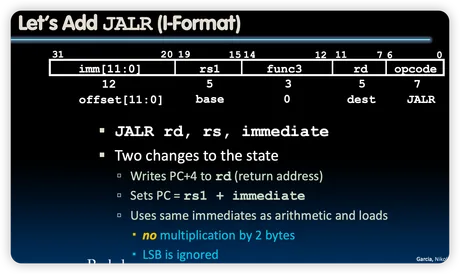

Adding JALR to Datapath

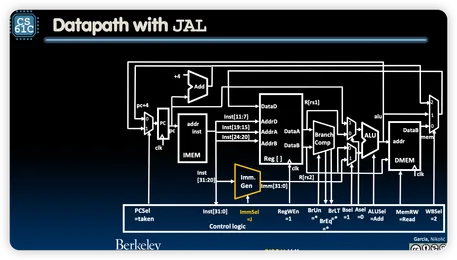

jal也是类似：

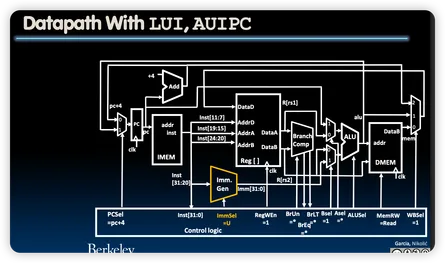

Adding U-Types
让 ALU 执行一个叫 Pass B (直接透传 B 端口数据) 的特殊操作
立即数生成器需要在数字末尾补12个0

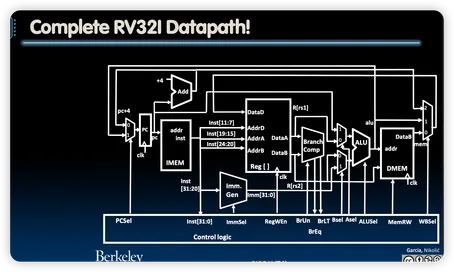

最终：

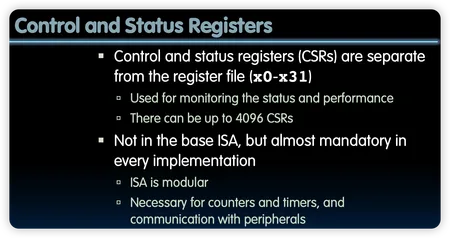

Control and Status Registers
我们之前拼命折腾的 x0-x31 被称为通用寄存器 (GPR)，它们是给程序员和 ALU 算数用的。而 CSR 是一套完全独立的寄存器系统，它们不在那个拥有 32 个坑位的寄存器堆里

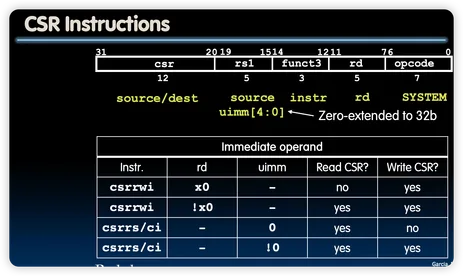

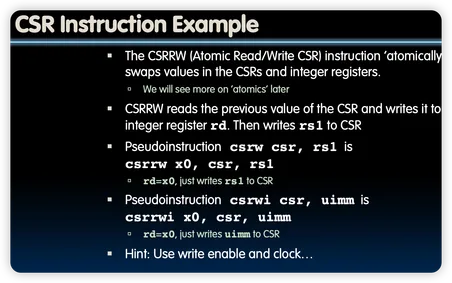

上图的表格展示了 RISC-V 如何利用这几条基础的 CSR 指令，通过不同的参数组合，来实现对“仪表盘”（CSR 寄存器）的只读、只写或读写操作
CSR Instruction也是使用cpu的data path执行
Datapath Control
=* 代表无关项

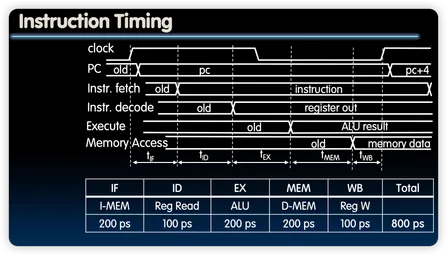

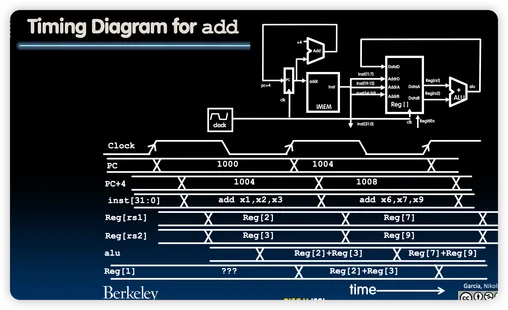

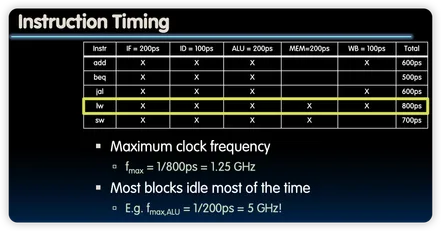

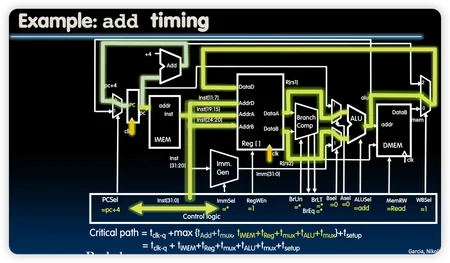

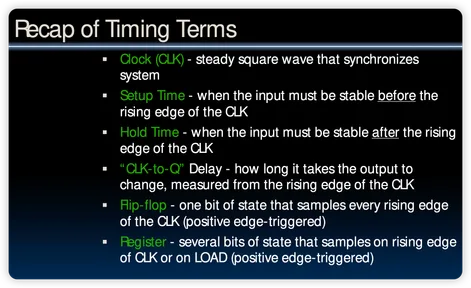

Timing：
Cache

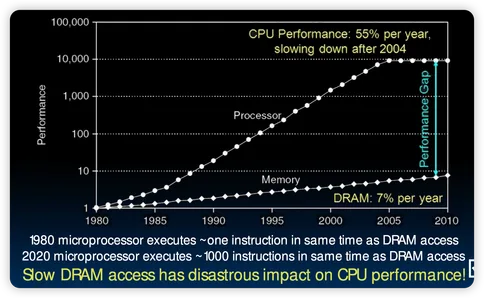

问题引入：CPU比DRAM快很多怎么办
