Computer Organization: Cache
/ 11 min read
Table of Contents
Course index · Previous: Datapath Control · Next: Virtual Memory

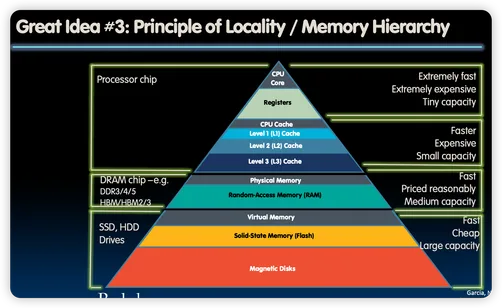

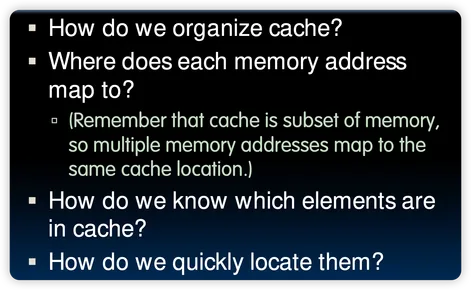

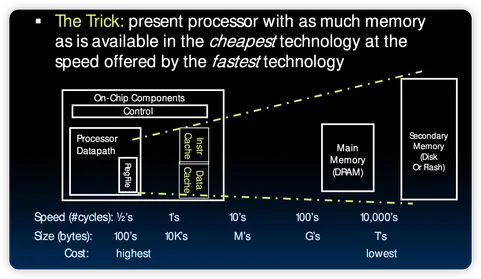

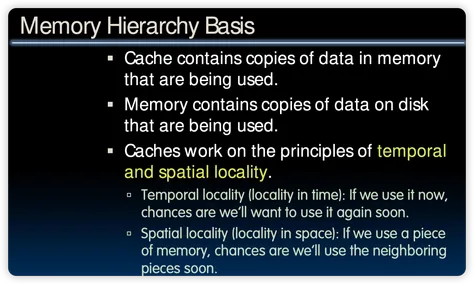

Memory Hierarchy

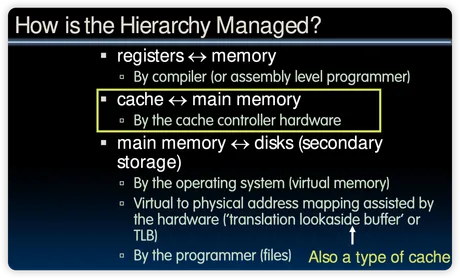

Caches always contain a copy of the lower levels
（缓存如何设计）

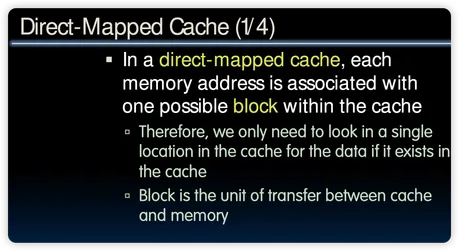

Direct-Mapped Cache
一般来说我们把缓存的宽度画成和memory一样
上图是 1byte wide，因为**1 Byte (8 bits)** 是 CPU 能够通过内存地址直接去读取或写入的最小数据块。

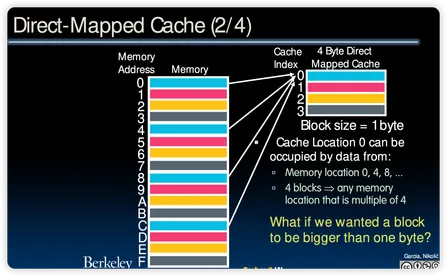

这里cache运用了取余数的思想，比如说memory address为0、4、8...会进入cache的0

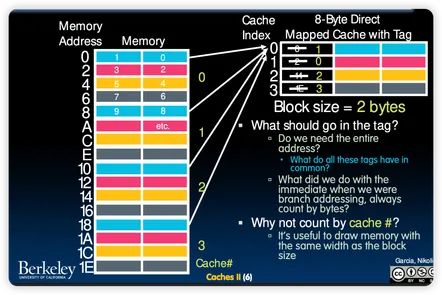

- 但是我们需要更大width的缓存，如上图是2 bytes wide,我们可以把内存也切成一个个 2 Bytes 的块
- 还是利用取模，内存地址的二进制位的倒数第2，3位代表了在cache的位置（cache index），倒数第一位表示cache中的列
- Cache Index（缓存索引）就像是 Cache 内部的“房间号”或“槽位号（Slot），上图中是0、1、2、3
- 举个例子，memory address=6=0b0110,得到cache index=11, offset=0

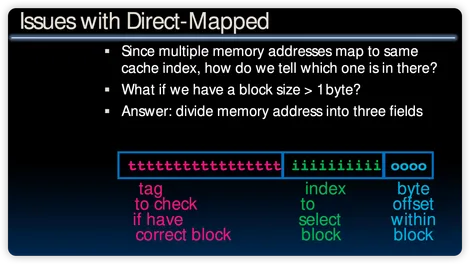

- 当然我们需要tag，正因为这是一个“多对一”的映射关系（比如地址 0、8、10、18 都会被硬性分配到 Cache Index 0），所以当 CPU 去 Cache Index 0 找数据时，它怎么知道现在里面装的是地址 0 的数据，还是地址 8 的数据呢？

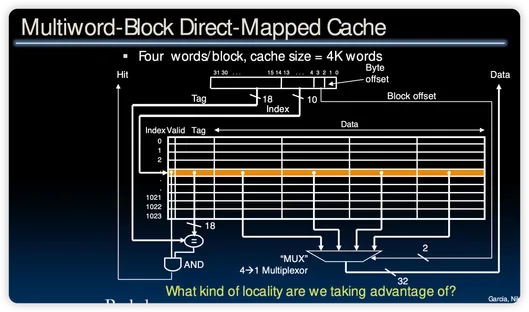

一行是一个cache block，并且他们共享tag值
:::

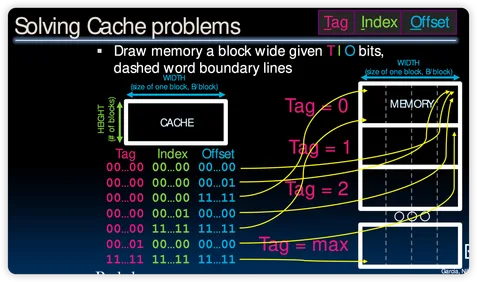

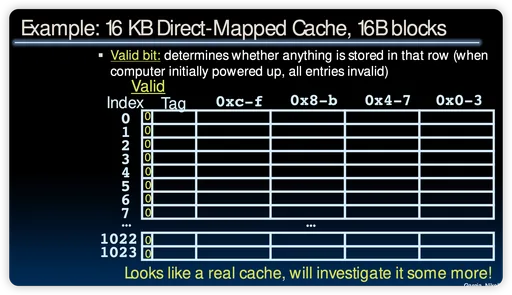

Direct-Mapped Cache Example
Directed Cache

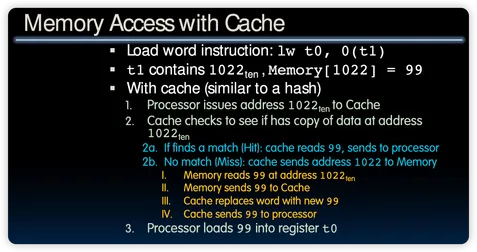

Memory Access With Cache

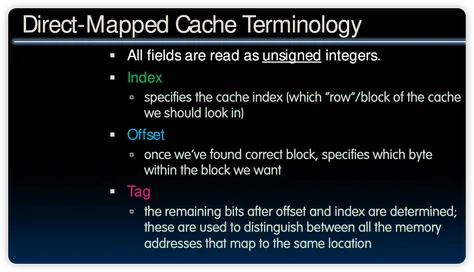

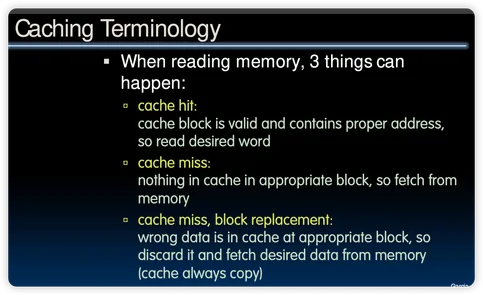

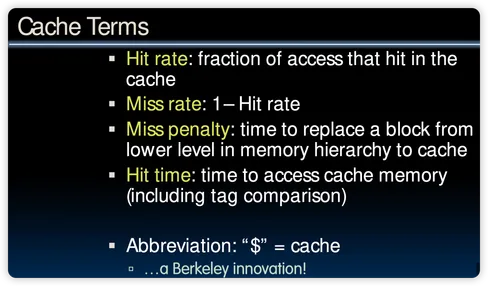

Cache Terminology

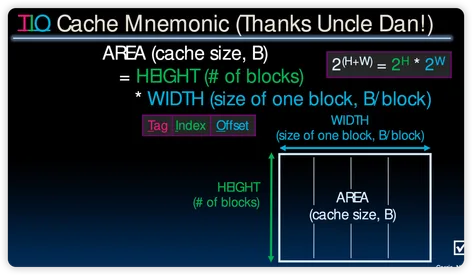

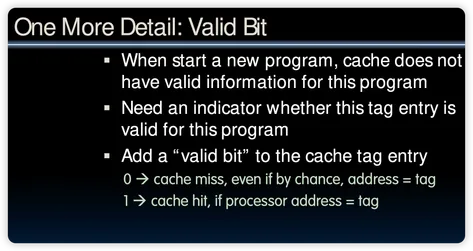

Valid Bit不占据32位TIO中的一位！
Read Cache
read Cache的顺序：IVTO：index , Valid, Tag , Offset 当tag不匹配的时候，进行block replacement
Cache Write

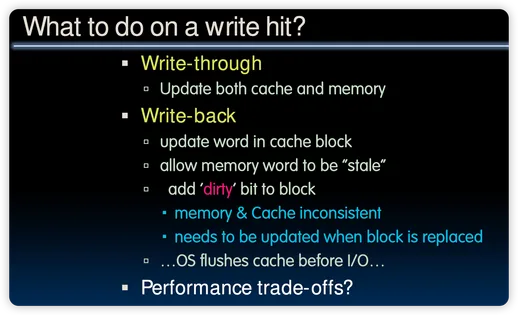

Write-through和write-back现在都有在不同的地方应用
（1） 写直达：AMAT=0.5 x (2 + 50 x 0.04) + 0.5 x (2 + 50 x 0.02 + 50) = 0.5 x 4 + 0.5 x 53 = 28.5 写回： AMAT=0.5x(2 + 50 x 0.04 + 50 x 0.04 x 0.3 ) + 0.5 x (2 + 50 x 0.02 + 50 x 0.02 x 0.3) = 3.95

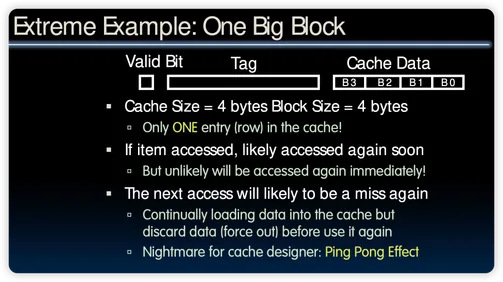

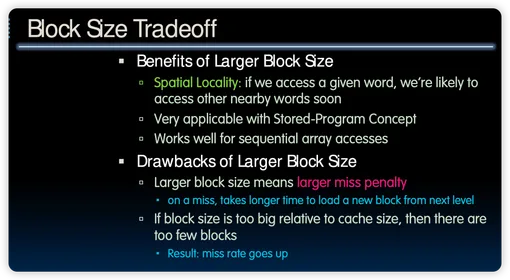

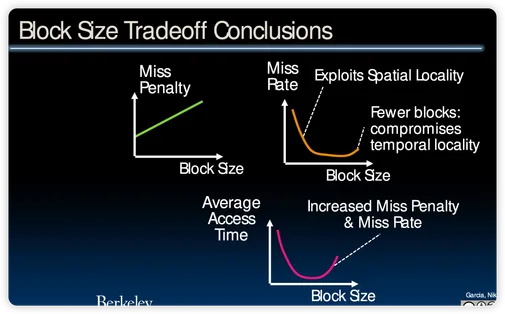

Block Size Tradeoff

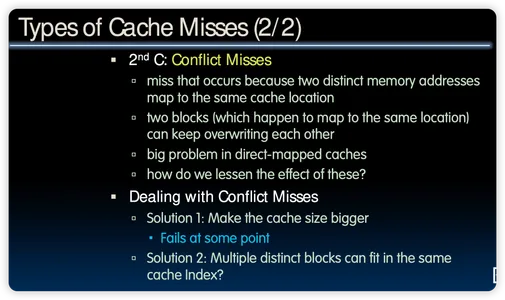

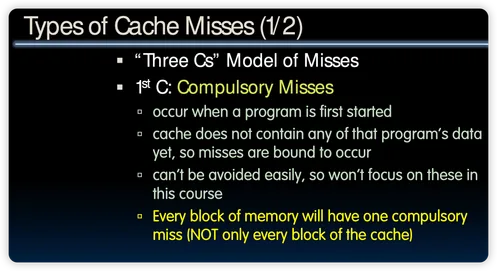

Types of Cache Misses
“Tag 不匹配”是硬件检测到缓存未命中的表象，但导致这个表象的原因并不只有 Conflict

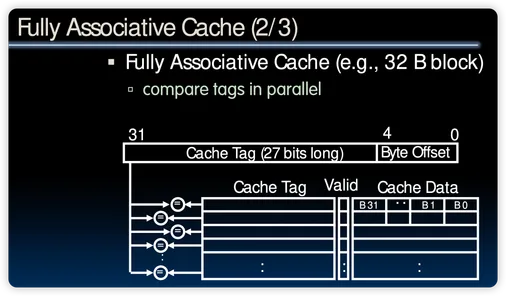

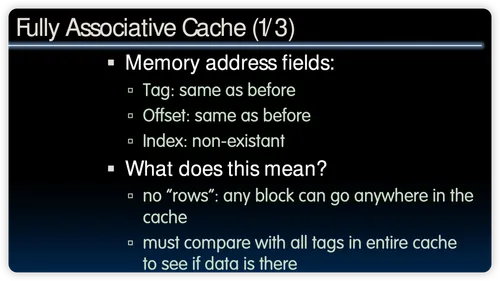

Fully Associative Cache
难点主要是硬件实现很难

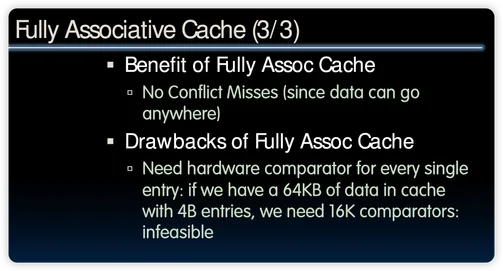

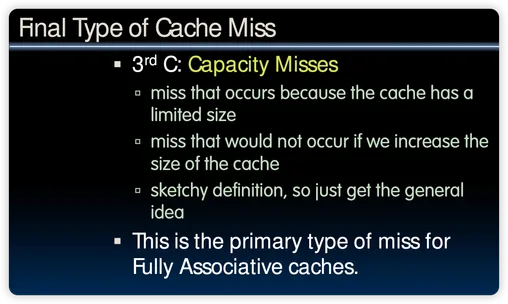

在 Fully Associative Cache（全相联缓存）中，绝对不存在 Conflict Miss（冲突缺失）。 并且Capacity Miss主要出现在 Fully Associative Cache

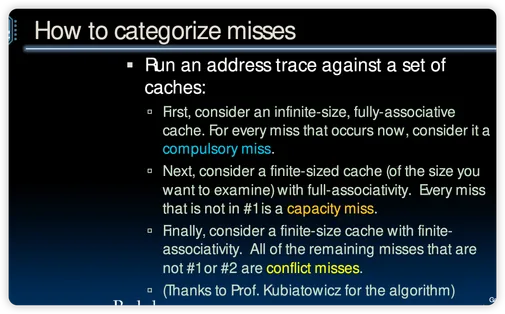

一开始考虑一个全相联、无限大的缓存，遇到的miss就是compulsory 接下去将这个cache变成全相联、有限大的缓存，遇到的miss除去之前的compulsory miss，就是capacity miss 最后将这个cache变成有限相联、有限大的缓存，遇到的miss除去之前的就是conflict miss

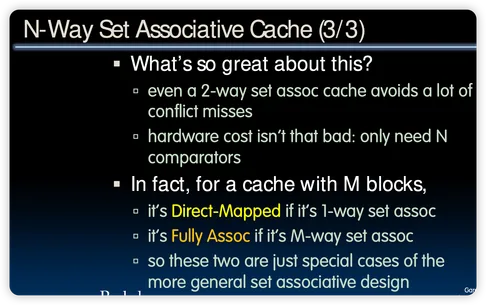

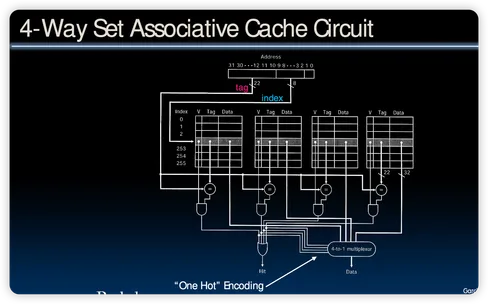

Set-Associative Caches

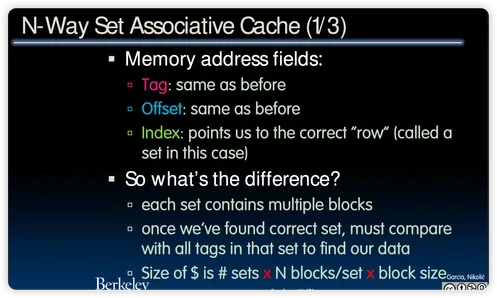

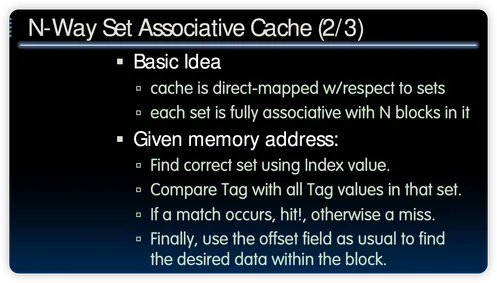

每个组包含很多blocks，同一个组内是全相联结构
:::

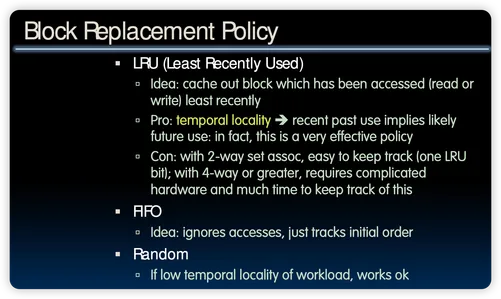

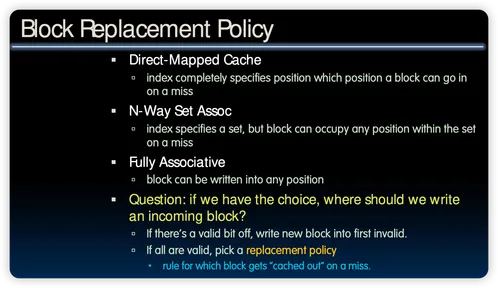

Block Replacement Policy & LRU
问题是：组相联的cache，当某一组已经放满了，又来了一个数据，应该替换掉哪一个呢

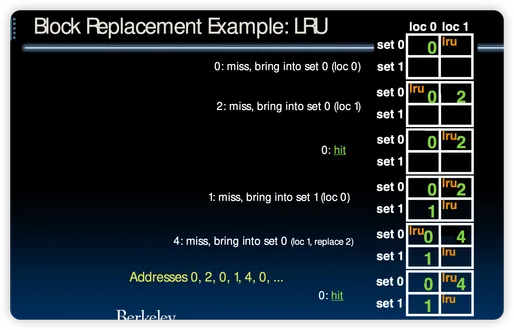

多路了LRU实现其实很困难，硬件难以知道那个才是最旧的数据，但是如果是2-way组相联，就很简单： 打一个lru label，代表最旧的数据，即要被替换的数据

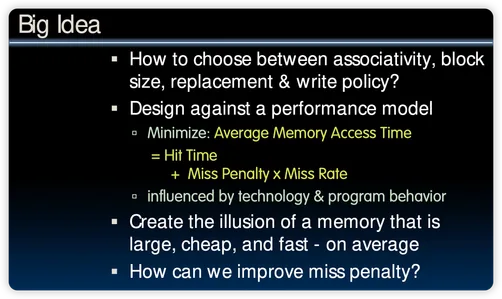

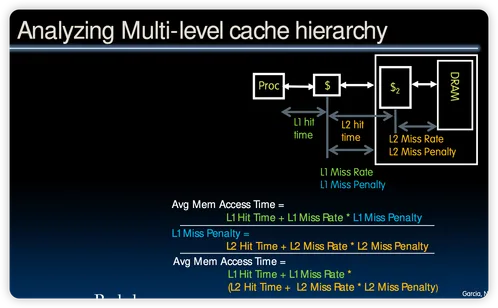

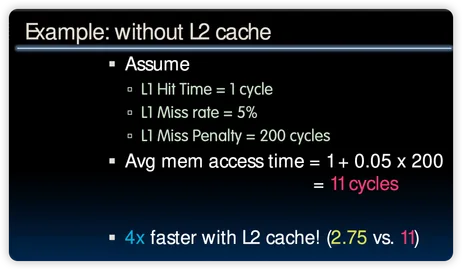

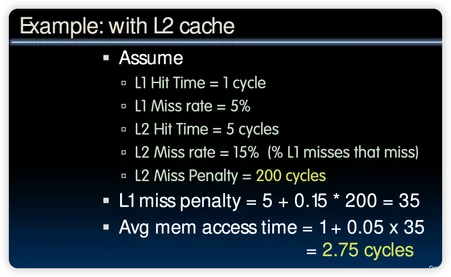

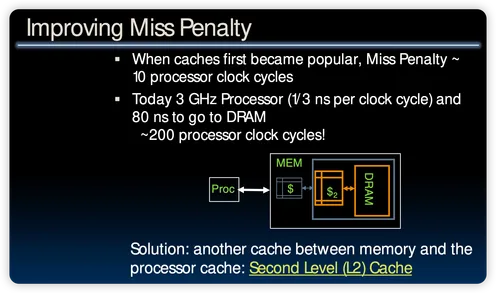

Average Memory Access Time（AMAT）
为啥不把Hit Time拆分成Hit rate x hit time ? 因为无论是否hit都需要支付hit time
:::

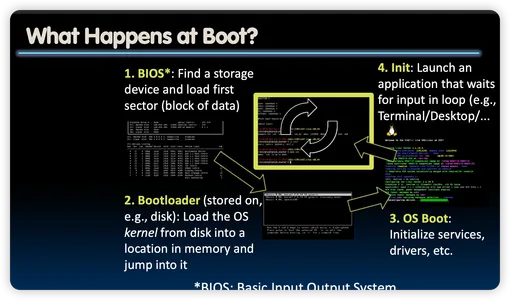

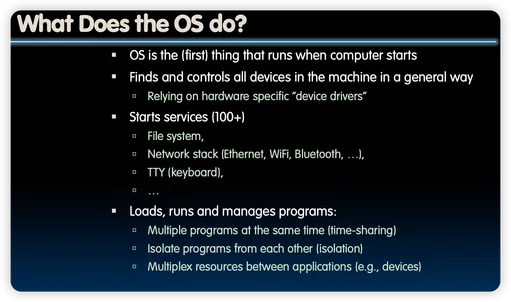

OS & Virtual Memory

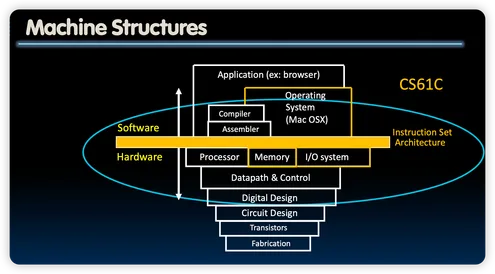

Hierarchy（放过很多次了）
