OS Functions

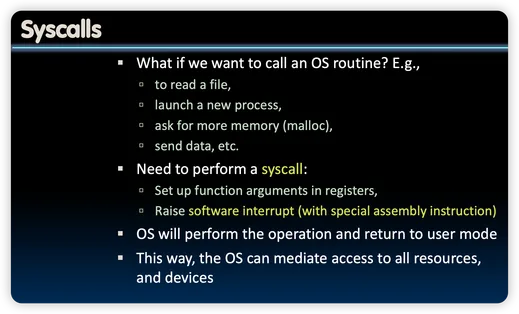

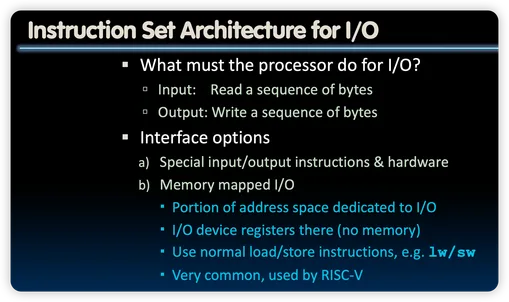

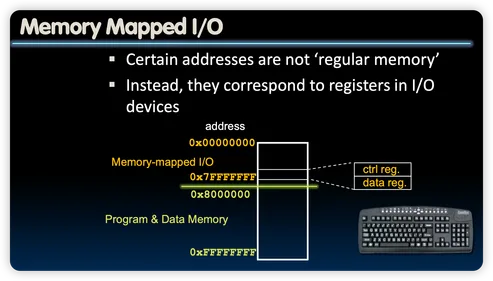

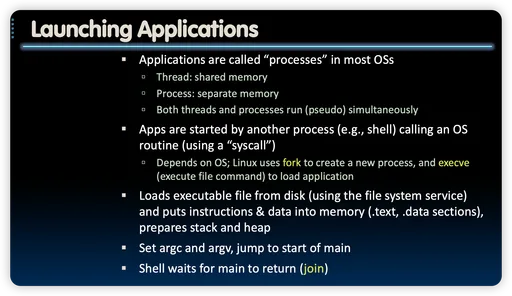

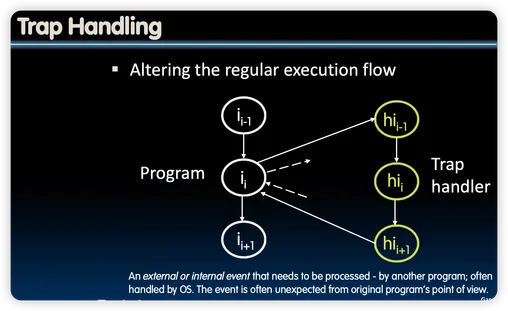

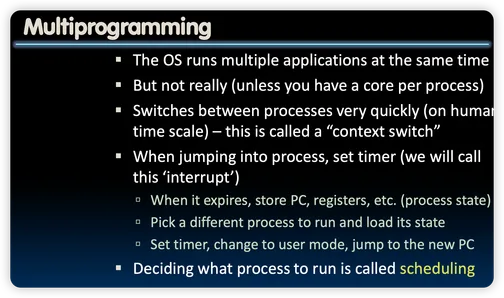

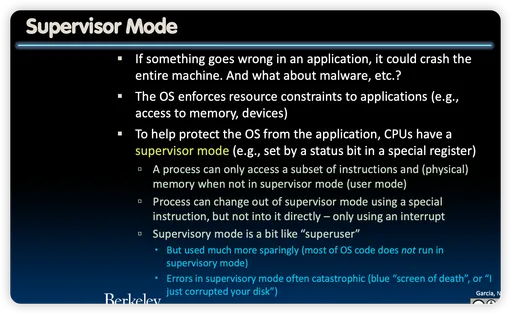

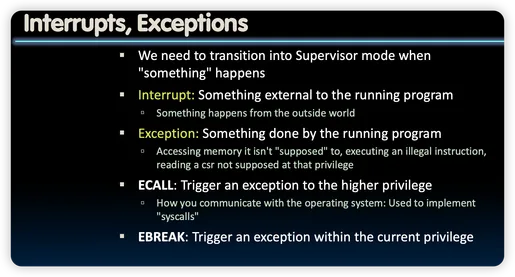

当时间片（Time Slice）耗尽，硬件定时器就会“响”。这个“响声”是一个硬件中断（interrupt） 这个中断会强制 CPU 暂停当前的用户程序，将状态切换为管态（Supervisor Mode），并自动跳转回操作系统内核的 Trap Handler 中。
Virtual Memory
Physical Memory and Storage
- DRAM（动态随机存取存储器）： 它的基本存储单元是由1 个电容和 1 个晶体管组成的。电容就像一个小水桶，里面有电荷代表
1，没电荷代表0。但是电容天生会漏电（水桶漏水），如果不去管它，数据很快就会丢失。因此，系统必须每隔几毫秒就对 DRAM 进行一次读取和重写（补水），这个动作叫做“刷新”（Refresh）。因为它需要不断地动态刷新来维持数据，所以叫“动态”。 - SRAM（静态随机存取存储器）： 它的基本存储单元通常是由 6 个晶体管组成的“触发器”电路。只要不断电，这个电路就能像跷跷板一样死死卡在
1或0的状态，绝对不会漏电。因为它不需要定时刷新就能稳定保存数据，所以叫“静态”。
| 特性 | SRAM (静态 RAM) | DRAM (动态 RAM) |
|---|---|---|
| 存储结构 | 触发器（多晶体管，通常 6 个） | 电容 + 晶体管（1T1C） |
| 数据维持 | 不需要刷新 | 必须持续不断地刷新 |
| 读写速度 | 极快（延迟极低，能跟上 CPU 的速度） | 较慢（充电/放电及刷新机制导致延迟） |
| 存储密度 | 低（一个单元占地面积大，总容量小） | 极高（结构极其简单，可以密集排布） |
| 制造成本 | 极其昂贵（按 MB 计算） | 非常便宜（按 GB 计算） |
| 功耗表现 | 待机功耗极低 | 功耗相对较高（因为需要频繁执行刷新动作） |
| 常见用途 | CPU 内部缓存（L1 / L2 / L3 Cache） | 计算机主存（你买的 DDR4 / DDR5 内存条） |

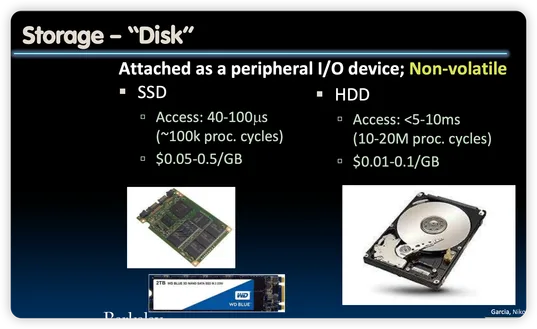

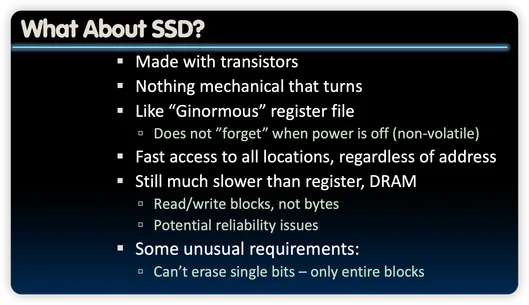

storage主要就是指disk，SSD（固态硬盘），HDD（机械硬盘） SSD 是一种完整的存储设备，而 Flash Memory（特别是 NAND Flash）是 SSD 内部用来真正存放数据的载体。

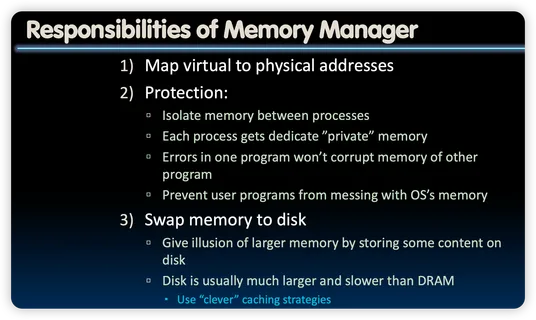

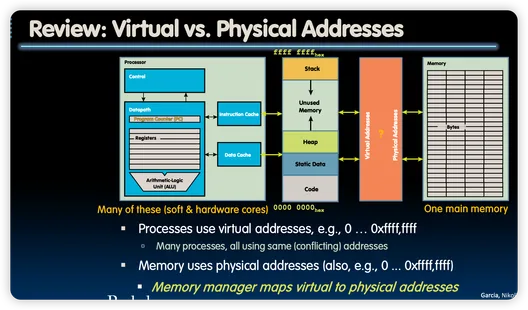

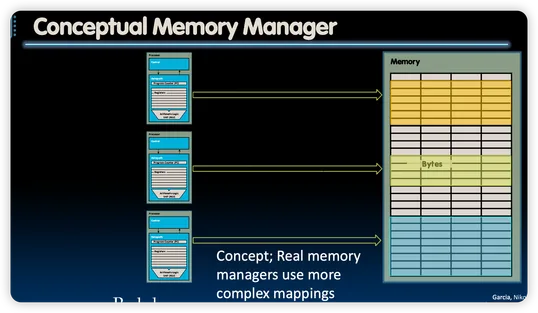

Memory Manager
问题的引入：
Paged Memory

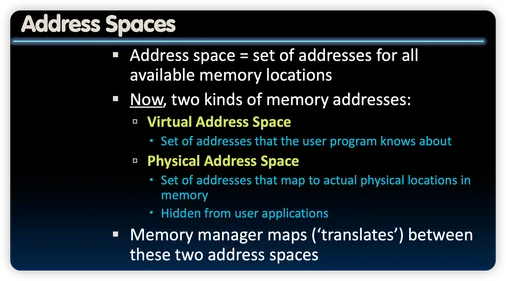

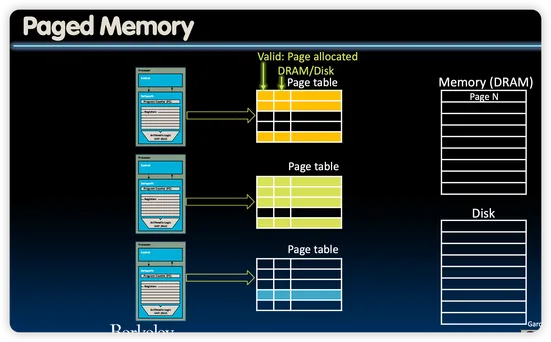

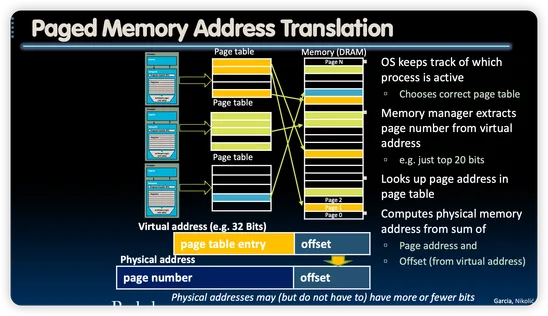

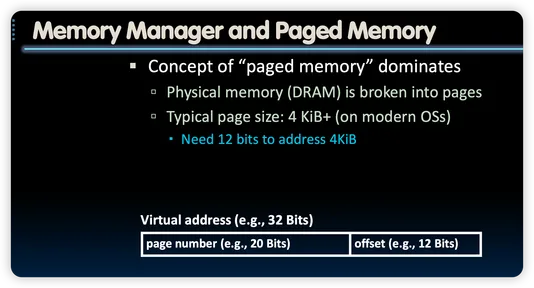

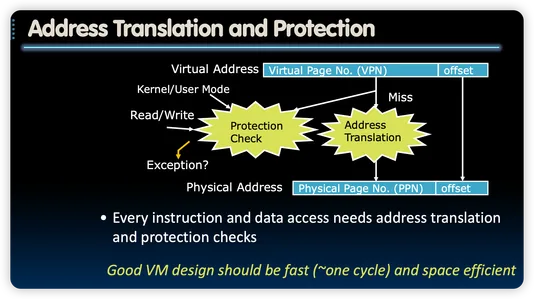

操作系统把虚拟内存和真实的物理内存（DRAM）都切分成固定大小的“块”，这个块就叫做页（Page）。通常一页的大小是 4KB。 翻译的时候，我们不再精确到每一个字节，而是以“页”为单位进行粗粒度翻译。 分页翻译的本质，就是“替换页号，保留偏移量”

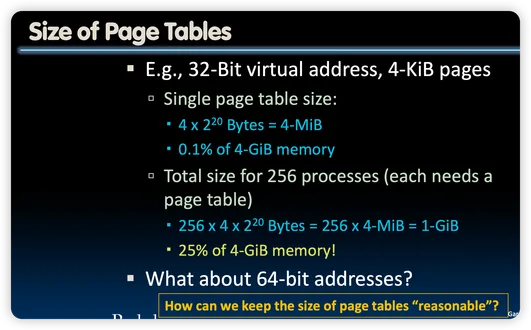

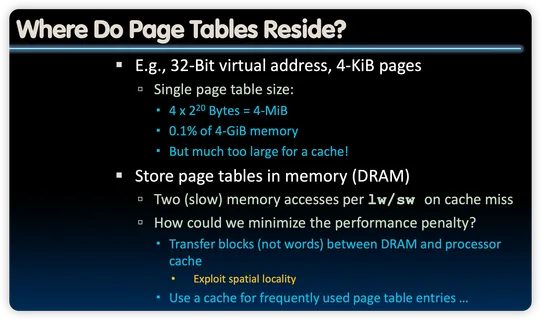

这一页ppt计算了一个进程的page table有足足4MB，cache根本装不下，只能把这个巨大的“翻译字典（页表）”存放到普通的物理内存（DRAM）中。这就会带来访问DRAM需要两次。DRAM 的速度比 CPU 慢上百倍。现在所有内存操作都要磨洋工做两次，这直接导致整个计算机的运行速度被拦腰斩断（降低 50% 以上）。这是绝对无法接受的。
如何挽救性能？ (How could we minimize the penalty?) 为了不让虚拟内存机制拖垮整台电脑，PPT 底部提出了两种利用“缓存（Cache）”思想的拯救方案：
- 方案一：利用空间局部性 (Exploit spatial locality) 当系统去 DRAM 查页表时，不要只拿当前需要的那一条记录（Word），而是干脆把那一整块（Block）相邻的翻译记录都顺手搬进 CPU 内部的高级缓存中。因为程序运行时，往往倾向于连续访问相邻的内存。
- 方案二：专门为页表建一个 VIP 缓存 (Use a cache for frequently used page table entries…) 既然 4 MiB 的完整字典塞不进 CPU，那我们就把最频繁查询的那几条/几十条翻译记录，单独提取出来，存放在 CPU 内部一块极小、极快的专属缓存中。

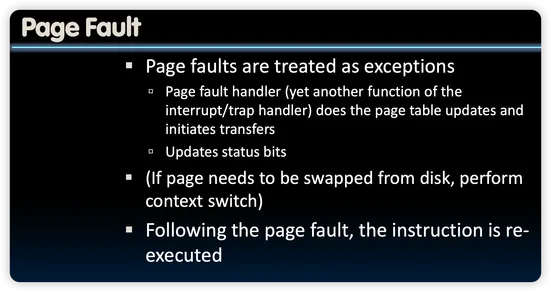

Page Faults

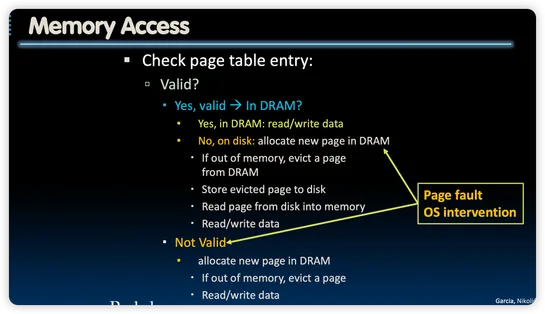

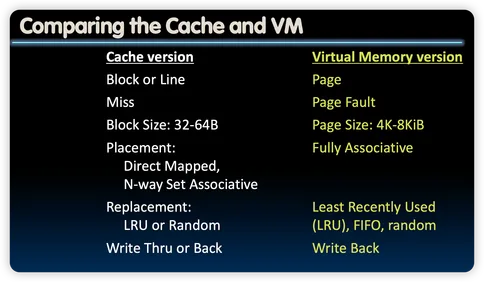

DISK只能接受write-back，因为write-through很慢

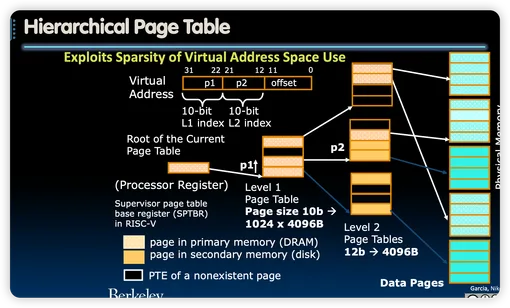

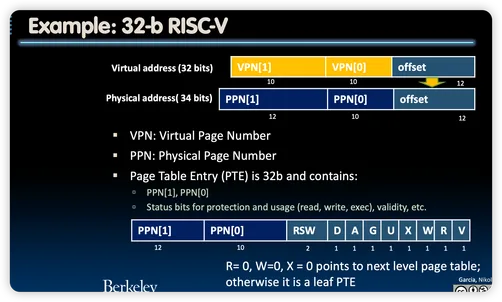

Hierarchical Page Tables
问题的引入：单级的Page table，一个就需要4MB，如果有很多进程，会很占用内存！
Translation Lookaside Buffers（TLB）

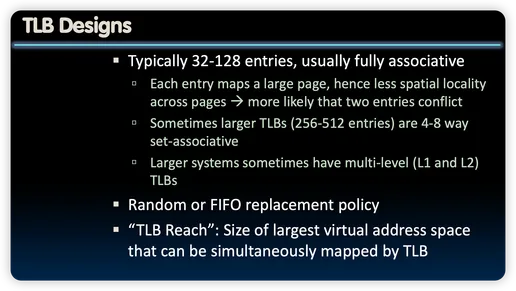

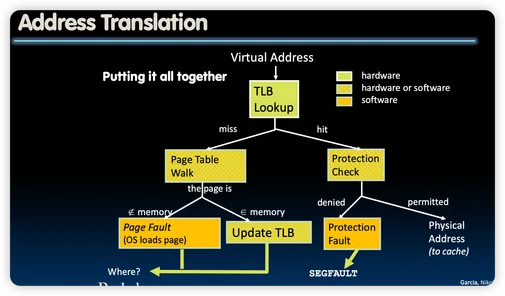

问题：之前提到过，如果用1级页表，那么每次翻译虚拟内存需要2次访问内存；如果用2级页表，每次翻译虚拟内存需要2次访问内存，以此类推。所以我们需要一个buffer（为什么不叫cache是因为它出现的时间比cache早）

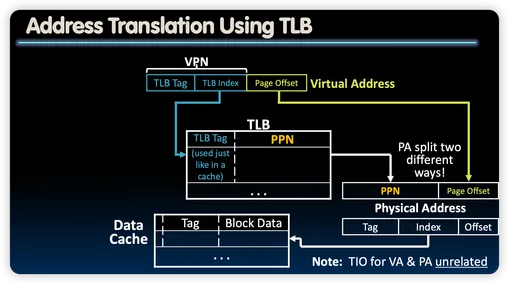

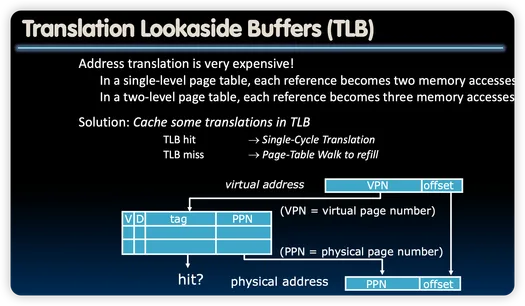

TLB 就是把多级页表寻址的最终结果（叶子 PPN + 权限位）和初始输入（VPN）直接绑定在一起的缓存。 也就是说，无论用的是几个级别的Page Table，直接拿原始的VPN去查，hit了查到的就是最终叶子节点的PPN. 上图中是一个全相联的TLB结构，直接拿VPN当作tag（索引），去TLB里找PPN，因为是全相联，会判断TLB中所有的tag有没有一个是等于VPN的
（上图VPN被分为tag和index是因为这里使用的是组相联 or direct-map）

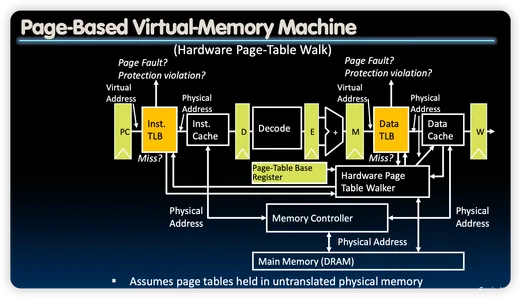

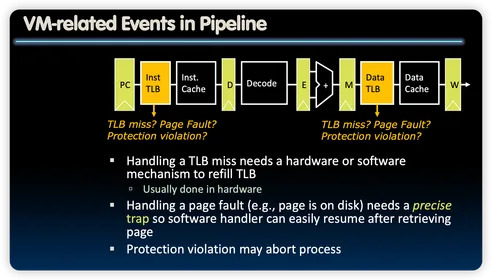

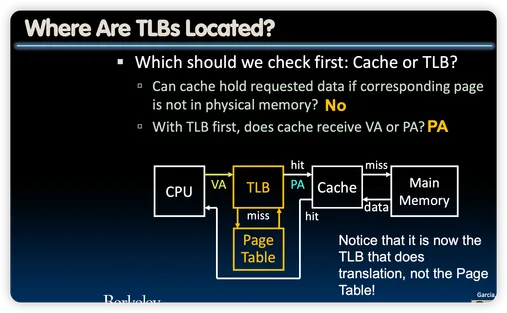

TLBs in Datapath

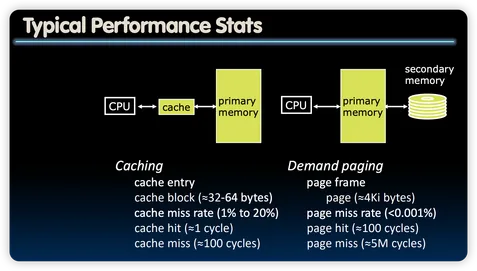

VM Performance

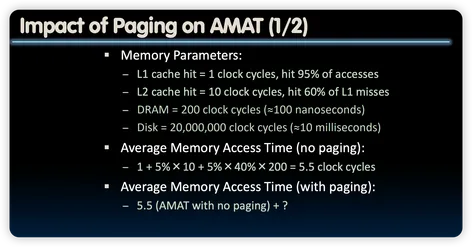

其实这里还是这样算比较好，no paging：

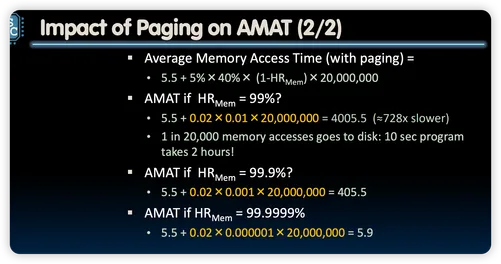

加上虚拟内存的Page miss之后，区别是：L2 miss之后会访问memory（DRAM），因此需要使用TLB翻译VM，然后看看数据页是否在内存中，若在内存中Page hit，否则就要去磁盘Page miss：
就是Hit Rate of Main Memory（主存命中率）
